VIGILAWELD – Sistema de control de gas de soldadura para robot 2017-11-29T16:35:44+00:00

CONTROLADOR Y REGULADOR  DE GAS DE SOLDADURA PARA ROBOTS

  • Caudal estable en cualquier circunstancia

  • El robot elige el caudal

  • Controla y avisa de fallos

  • Mide consumo, caudal  y  presiones

  • Posibilita trazabilidad del caudal usado

  • Controla el exceso de consumo

  • Instalación y manejo sencillo

  • Preparado para cualquier gas entre 1000 y 2000 g/m³

  • Muy preciso

OPERACIÓN Y CONEXIONES DEL  VIGILAWELD

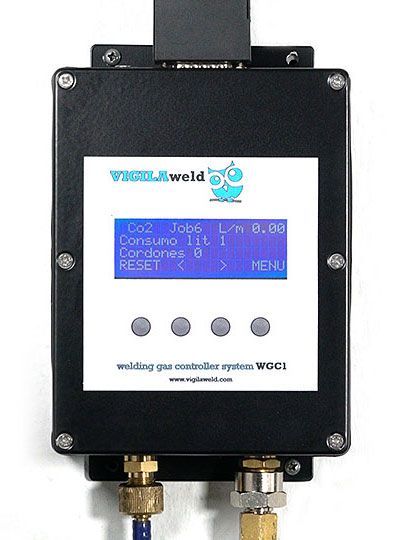

Pantalla principal Vigilaweld

Pantalla principal y secundaria

Parámetros importantes de la instalación…

Ahorro de gas con Vigilaweld

El porqué del ahorro

Control y estabilidad del flujo de gas…

Diagrama de instalación

Diagrama instalación

Instalación sencilla y manejo intuitivo…

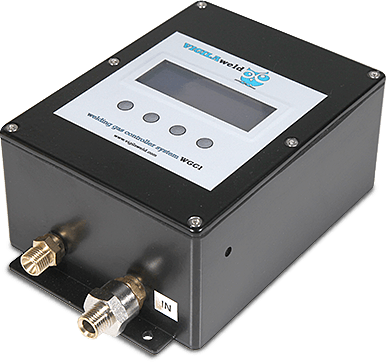

​Con EL VIGILAWELD
usted dispondrá en el mismo aparato de:

  1. Un regulador que ajusta el caudal con precisión de décimas.
  2. Un medidor de caudal de gas con precisión de décimas.
  3. Un medidor de presión de línea.
  4. Un medidor de presión de antorcha.
  5. Un totalizador de litros consumidos.
  6. Un contador de cordones de soldadura.
  7. Una alarma de baja presión de entrada.
  8. Una alarma de alta presión de antorcha.
  9. Una alarma de fugas.
  10. Una alarma de consigna de gas no alcanzada.
  11. Una alarma de litros consumidos superados.
  12. Una salida analógica de caudal de gas instantáneo.

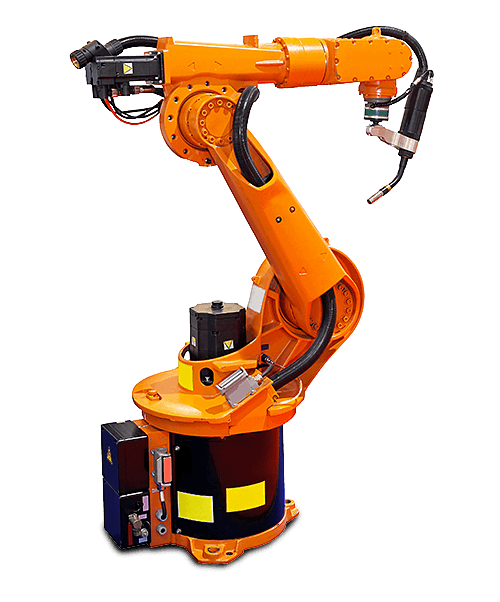

Robots soldando

CONFIGURACIÓN MENÚ VIGILAWELD

Menu Vigilaweld

Menú

Acceso al menú de configuración…

Modos Vigilaweld

Modos

Caudalimetro o regulador…

Gas Vigilaweld

Gas

Seleccion del gas de trabajo…

Jobs Vigilaweld

JOBS

Ajuste del flujo y posflujo de cada consigna…

Presion residual Vigilaweld

Presión residual

Ajuste de la presion residual en espera…

Alarmas Vigilaweld

Alarmas

Ajuste del disparo de las alarmas…

INFORMACIÓN TÉCNICA VIGILAWELD

Ficha técnica Vigilaweld

Ficha técnica

Repuestos Vigilaweld

Repuestos

Calcula el ahorro con Vigilaweld

Calcula el ahorro con VIGILAWELD

Porque creemos en nuestro planeta

Ahorrar no solo es conveniente

AHORRAR ES NECESARIO

¿TIENE ALGUNA DUDA SOBRE VIGILAWELD?

El equipo técnico de VIGILAWELD trabaja día a día en ofrecer a sus clientes la mejor información de sus productos, a continuación podrá consultar las preguntas más frecuentes, en caso de que no esté en este apartado su duda rellene el formulario y nos pondremos en contacto con usted.

¿ cuáles son los consumos mínimos para recomendar VIGILAWELD ? 2017-10-29T17:54:24+00:00

Para  hacer un planteamiento económico adecuado de cara a implantar un VIGILAWELD  en una celda robotizada  debemos conocer  el número de piezas diarias  fabricadas   , litros  que consume  cada pieza  y  coste del gas . Una celda tipo  en automoción  ronda las 1000 piezas diarias  , alrededor de 15   litros pieza  de media  y 1 ó 6 €  el coste del m3 de gas  si es de granel o botella respectivamente .

Con estos datos el ahorro diário puede oscilar entre 7  y 40 € .

¿porqué nunca falta gas al comienzo de la soldadura con el VIGILAWELD ? 2017-09-27T14:33:43+00:00

Antes de que abra  la válvula de la devanadora  ya se está aplicando  la misma presión del ciclo  soldadura  ,( que puede ser incluso incrementada a voluntad ) , esta presión de gas se mantiene  en el tiempo haya o no  corriente de soldadura posteriormente .

¿Cuando purgamos la válvula de la devanadora que caudal sale por la tobera en el instante previo a la soldadura? 2017-09-27T06:38:43+00:00

El mismo que había en el ciclo de soldadura anterior.

¿Porqué podemos afirmar que usted gasta mas gas del necesario ? 2017-10-02T16:29:32+00:00

Cualquier profesional de la soldadura sabe que normalmente se utiliza mas gas del estrictamente necesario , pero sabe que no puede bajarlo porque hay una serie de parámetros incontrolados en la instalación que pueden hacer , y de hecho lo hacen , que baje el caudal inesperadamente , por ejemplo ;

-bajada instantánea de la presión de línea por entrada simultánea de equipos .
-bajada en la presión de la botella o de la instalación al quedar poco gas . -aumento en la resistencia al paso del gas en el cable de potencia y de la antorcha por deformaciones o suciedad .

-escapes incontrolados de la antorcha en alguna posición concreta , etc . -posición de la antorcha .
-etc….

La coincidencia de varios de estos sucesos a la vez puede tener consecuencias fatales ….

Por todo ello , puede suceder que estando todo normal aparentemente , nos sale un cordón con síntoma de falta de gas , ¿solución? … nos curamos en salud y ajustamos el caudal por exceso , ..por si acaso …. Pero esto no queda aquí , hay mas …

Si necesitamos mas gas en un cordón complicado , desgraciadamente lo tenemos en todo el trabajo ya que no podemos variar el gas cordón a cordón como sería lo deseable.

 SUMAMOS A LAS INCERTIDUMBRES DE LA INSTALACIÓN LA FALTA DE CONTROL FLEXIBLE DEL GAS

El soldador también sabe que no todos los cordones necesitan el mismo gas aunque tengan la misma corriente , la posición , la calidad del material , la suciedad , la geometría y posición de la zona a soldar es muy importante  reducir el caudal de gas necesario sólo en función de la corriente , como hacen otros equipos  , es simplificar demasiado .

¿Que es la presión residual? 2017-07-21T16:34:48+00:00

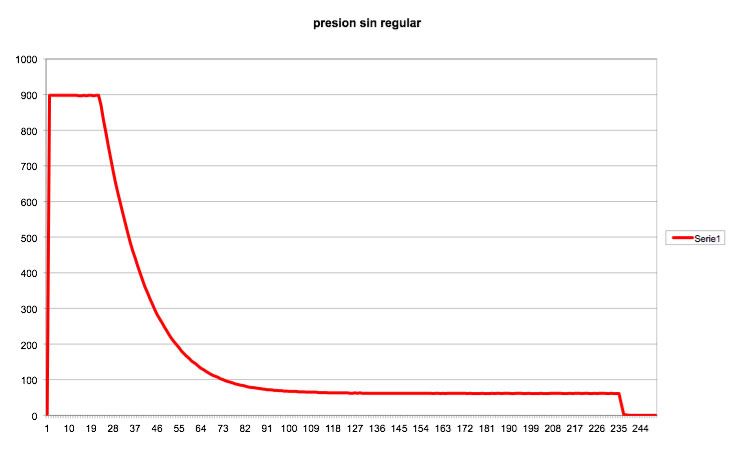

Presion residual

Tenemos otro asunto bien conocido ; el exceso de consumo que se produce en el preflujo debido a que la manguera se queda cargada a la presión de línea . Esto , siendo sinceros , con poco gasto y con un regulador de presión mecánico y un rotámetro podemos evitarlo , esta es una decisión inteligente y mucho mejor que un rotámetro con grifo estrangulador o regulador de caudal , pero también tenemos que decir que en esta situación las diferencias de resistencia al paso del gas que se producen en la manguera desde la devanadora hasta la antorcha debidas al movimiento del brazo del robot no se compensan de ninguna manera y se pueden producir caídas inesperadas de caudal.

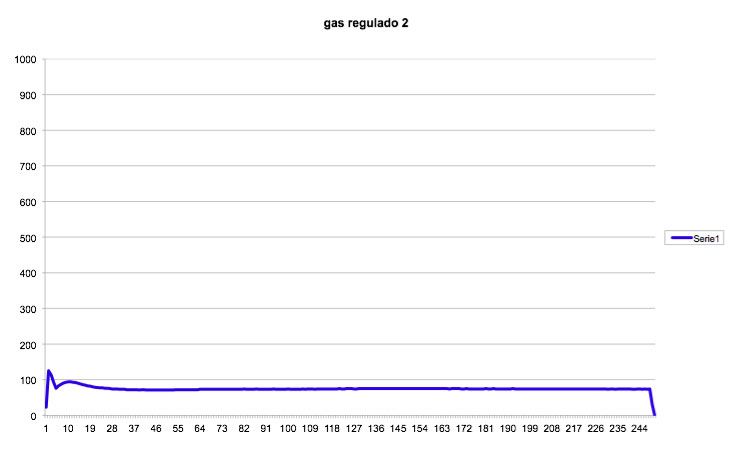

Gas regulado

La presión residual , con el WGC1 queda reducida al mínimo necesario y se regula automáticamente . Ahí también tenemos otro ahorro importante . Estas dos gráficas están basadas en los datos reales de presión del gas tomados sobre una misma antorcha de robot desde el momento del inicio de la soldadura , tomando diez muestras por segundo , durante 10 segundos , en una instalación sin regular presión y con regulador WGC1 . No es una simulación artística.

¿Podemos cuantificar el ahorro que supone controlar la presion residual? 2017-07-21T11:12:42+00:00

Supongamos que tenemos una instalación de gas a 6 bares de presión , a la cual hemos acoplado un rotámetro y grifo de regulación de caudal , o un regulador de caudal con un medidor tipo Bourdon .

Cuando la electroválvula de la devanadora cierra , todo el tramo de tubo entre el grifo regulador del caudal y la devanadora se queda cargado a la presión de línea , y por experiencia sabemos que la presión necesaria en ese tramo de tubería para 15 litros por minuto de caudal es normalmente de 0,4 bares , por lo tanto , en el instante inicial de la soldadura se produce un exceso de caudal y un consumo indeseable que será igual al volumen del interior de la tubería multiplicado por la diferencia entre los 0,4 bares y la presión de línea , en este caso son 5,4 bares por encima de la presión atmosférica . Una tubería de 8mm de diámetro interior tiene una capacidad de 50 cmt3 por metro , con 20 mts de largo son 1.000 cm3 , o sea un litro , si la cargamos con 5,4 bares tenemos 5,4 litros a presión atmosférica , cada vez que hacemos un cordón TIRAMOS CASI CINCO LITROS Y MEDIO DE GAS .

Cuando mas largo sea el tramo de tubería y mas sección tenga peor …. cuantos mas cordones y mas cortos , también peor…

¿Puedo saber exactamente el gas que ahorro con el VIGILAWELD ? 2017-10-01T07:55:21+00:00

El VIGILAWELD  tiene un contador de litros y puede trabajar sin regulación- como caudalimetro – , de esta manera puede medir el gas que gastamos habitualmente por cada pieza , luego funcionando como regulador (ajustando el caudal a lo imprescindible por análisis de la soldadura ) , volvemos a medir el gas usado por pieza , es muy sencillo y rápido . Sin cálculos complicados , ni esperar a ver la factura . CON DIEZ O VEINTE PIEZAS SOLDADAS Podemos saber exactamente cuantos litros gastamos por pieza antes y después y calcular sencillamente cuanto vamos a ahorrar en un periodo .

¿Para hacer la comparativa de consumo puedo mantener mi antiguo regulador de caudal -escala en litros/minuto- (Bourdon o rotámetro ) de mi instalación antígua ?. 2017-07-21T15:38:54+00:00

SI …, primero CON EL PASO DE GAS EN LA MISMA POSICION EN QUE ESTABA SIN EL VIGILA mediremos el consumo configurando el WGC1 en modo caudalímetro .

Al poner a trabajar el WGC 1 en modo regulador hay que ABRIR A TOPE EL PASO DE GAS .

Los indicadores mecánicos en este caso no indicarán correctamente .

¿Puede reducir el número de piezas desechadas por fallo de gas? 2017-07-21T11:15:50+00:00

Uno de los objetivos que conseguimos con el WGC1 es el ahorro , pero no el único , tanto o mas interesante es la supervisión constante del trabajo de soldadura en lo que se refiere al gas, no necesitamos revisar cordón por cordón para saber si la soldadura ha tenido gas suficiente , si se produce una pequeña desviación de parámetros de las alarmas ajustadas lo sabremos al instante antes de que se produzca una soldadura desastrosa .

¿Cómo me entero si se produce un problema o fallo? 2017-07-21T11:18:23+00:00

A los parámetros que medimos podemos fijarles un umbral de alarma máxima o mínima , cada alarma puede tener varias acciones simultáneas , destello del visualizador , zumbador , cierre de contacto de un relé o/y cierre del gas .
Acciones comprendidas desde la alarma leve a la mas grave .

Si hay un problema , ¿me puede avisar antes de que afecte a la pieza ? : 2017-07-21T10:02:39+00:00

Así es , podemos detectar situaciones anómalas por pequeñas desviaciones de las presiones de la instalación y actuar en consecuencia de forma automática , en ese sentido puede ayudarnos también como mantenimiento preventivo .

¿Si hay una fuga en el circuito de la devanadora , se detecta de alguna manera ? 2017-07-21T11:19:38+00:00

Si se sobrepasa el consumo de gas ajustado en la alarma para el tiempo de espera – entre soldadura y soldadura- , nos avisará . Es más , Si dejamos la instalación fuera de servicio o apagada entre jornadas de trabajo y nos olvidamos de cerrar el gas además de avisarnos , cerrará el paso del gas , evitando gasto innecesario.

¿Como puedo saber que es lo que ha pasado en mi celda de robot después de un aviso de avería? 2017-07-21T11:22:06+00:00

El regulador mantiene una pantalla con el evento ocurrido ,aunque haya desaparecido , hasta que alguien pulse el “OK” . Usted sabrá lo que ha pasado aunque haya desaparecido la causa de la alarma , la celda de soldadura estuviese inatendida y nadie se haya percatado de nada en ese momento .

Por ello ..Una partida de producción sin alarmas es una partida de calidad.

¿Que resolución nos ofrece el aparato ? 2017-07-21T11:00:10+00:00

De una décima de bar para las presiones y una décima de litro /minuto para los caudales . Para conseguir máxima precisión introduciremos la densidad del gas que estamos usando en los parámetros de ajuste del aparato.

¿Para que gases está preparado y calibrado el VIGILAWELD ? 2017-09-27T15:01:19+00:00

Podemos trabajar con  gases puros como el Co2 – Nitrogeno – Aire- Argón -Oxigeno – y  también podemos seleccionar cualquier gas cuya densidad esté comprendida entre 1000 y 2000 gr. m3 . No obstante sale calibrado  de fábrica  para gases  cuya densidad esté comprendida entre 1600 y 1800 gr/m3 , si necesita otra calibración  sírvase comunicarlo a la hora de hacer el pedido .

¿Cuales son los caudales mínimos y máximos de trabajo? 2017-07-21T11:01:30+00:00

Regula caudales entre los 5 y los 25 litros / minuto.

¿Qué presión de entrada es recomendable? 2017-07-21T11:21:28+00:00

Entre 2,5 y 6 bares ., menos presión no es recomendable , aunque puede trabajar hasta con 1,5 bares en caudales bajos.

¿Puedo variar el caudal como y cuando yo quiera sin tener que teclear nada en el equipo regulador cada vez? 2017-07-21T15:33:41+00:00

El ​WGC1​ puede aplicar distintos caudales de gas , preseleccionados de antemano , que podrán ser requeridos por el robot mediante una combinación de entradas digitales de contacto, incluso cambiar durante la soldadura de uno a otro . Puede usar hasta siete caudales prefijados de soldadura y otros siete de posflujo .

¿Puedo variar el caudal de forma analógica ? 2017-09-27T15:06:31+00:00

Si, tiene una entrada analógica a la cual podemos conectar una salida de tensión del robot o , por ejemplo , un potenciómetro . Cada voltio aplicado a la entrada del equipo son 10 litros /minuto. De esta forma los caudales distintos a aplicar son ilimitados o incluso generar rampas de gas crecientes o menguantes .

De la misma manera que el robot o la instalación robotizada es la que controla la corriente de soldadura . ​Ahora el robot también puede ajustar el caudal necesario de gas , independientemente de la corriente de soldadura , con flexibilidad total ya que puede recibir la consigna de gas de forma digital o Analógica .

¿Puedo saber el caudal real que está llegando a la tobera? 2017-07-21T15:36:58+00:00

Si , podemos ver el gas consignado y también el gas real que aplicamos , y lo mas interesante… podemos supervisarlo automáticamente porque lleva una salida analógica donde 1 voltio son 10 litros /minuto del caudal REAL INSTANTÁNEO , el robot puede cotejar esta tensión y poder hacer gráficas de cada cordón o establecer parámetros de control de calidad o trazabilidad de cara al cliente .

¿Se necesita algún regulador mecánico entre el vigilaweld y una red de gas? 2017-07-21T15:37:25+00:00

En absoluto , se recomienda quitar el regulador existente si es de caudal -escala en litros/minuto – , máxime si lleva indicador de tubo Bourdon (esfera de reloj con aguja ). Si es para hacer prueba comparativa de consumo – con/sin vigila – puede mantenerse pero abriendo el paso al máximo en la prueba con el Vigila regulando , en ese caso las medidas ofrecidas por el medidor mecánico o rotámetro no serán correctas .

Si es un regulador de presión – escala en bares – bastará con ajustar más de 2,5 bares y evitar que se pueda cambiar .

¿Se necesita un regulador reductor de presión entre una botella de gas a presión y el vigilaweld ? 2017-10-01T08:01:33+00:00

En este caso es imprescindible poner un manoreductor que esté  tarado por lo menos  a tres bares de salida  .

¿La conexión de gas y alimentación eléctrica , cómo son? 2017-07-21T15:38:10+00:00

Para conectar el regulador solo tenemos que colocarlo en cualquier punto de la instalación de gas , antes de la devanadora . La conexión eléctrica necesaria es a través de una base de enchufe estándar de 230 vac Schuko o bien , preferiblemente una fuente de CC de 24 v 1 Amp. procedente del robot . El equipo es conveniente que se ponga en un lugar visible para controlar su pantalla .

¿El equipo está protegido contra cambios y manipulaciones no autorizadas? 2017-07-21T15:28:59+00:00

Sí , en operacion normal solo aparecen las dos pantallas principales y no es posible efectuar ningún cambio de configuración.

¿Que garantía tiene? 2017-07-21T15:30:17+00:00

Dos años , pero podemos gestionarle extension de garantía hasta cinco.

HABLANDO CLARO…

Vigilaweld

Existe un problema importante que es muy real:

Las cifras de gas aconsejable por las tablas que circulan en medios técnicos son generalistas y adolecen de los problemas mencionados anteriormente , por lo tanto para curarse en salud los caudales están bastante sobredimensionados , muy pocos centros de soldadura pierden el tiempo en averiguar cuál es el umbral mínimo SEGURO necesario para una soldadura concreta , PORQUE NO HAY DOS INSTALACIONES DE GAS IGUALES  Y PORQUE  NO HAY NINGÚN APARATO QUE SEA CAPAZ (hasta ahora) DE MANTENER EL CAUDAL CON GARANTÍAS .

TODO ESTO CAMBIA AFORTUNADAMENTE CON EL VIGILAWELD .

Con nuestro regulador electrónico se mantiene el caudal seleccionado aunque la presión de la antorcha pueda subir peligrosamente , (hasta tres veces lo normal) o la presión de línea del gas pueda bajar de 6 bares a 2,5 por ejemplo .

Mucho mas ….Estas variaciones se pueden ver en el visualizador y tenemos alarmas de ellas mucho antes de que haya un problema en la soldadura .

Vigilaweld gas regulator

Por ello  podemos bajar el caudal de soldadura un 25-30% , incluso mas , con respecto al habitual , porque este caudal se mantiene pase lo que pase.

Para asegurarnos del caudal MÍNIMO ÓPTIMO ensayaremos varios cordones bajando el caudal hasta tener una soldadura incorrecta , luego los subiremos 2 lit/min. , ESE ES EL MÍNIMO ÓPTIMO . Si hay cordones complicados o soldaduras más críticas ensayaremos una por una para soldar cada una con el caudal requerido, no más .

Si no se hace esto estamos tirando el gas y el dinero…
Si el trabajo es repetitivo y de miles de piezas…
ESTE  ESFUERZO MERECE LA PENA…

Vigilaweld gas regulator
